Аудит грузопотока склада перед выбором подъёмного оборудования: масса, маршрут, цикл и зоны
Если начать подбор с вопроса «какая нужна грузоподъёмность», легко механизировать редкую тяжёлую операцию и оставить без решения основной поток. Аудит грузопотока показывает, какие единицы груза перемещаются, по каким маршрутам, сколько раз и где возникают ожидания или ручные опасные операции.
Результат аудита — не просто схема стрелок. Это набор проверяемых исходных данных для выбора зоны действия, режима работы и состава подъёмного оборудования.
Короткий ответ
|
Зафиксируйте номенклатуру грузов по диапазонам массы и габарита, матрицу маршрутов, число циклов в обычную и пиковую смену, длительность захвата и перемещения, требуемые высоты, зоны совместной работы людей и техники. После этого можно обосновать, где нужна кран-балка, монорельс, таль или изменение процесса. |
1. Единица анализа — операция, а не оборудование
|
Поле операции |
Пример записи |
|---|---|
|
Груз |
Ящик с комплектующими, вал, пресс-форма, палета |
|
Масса и габарит |
Диапазон, максимум, центр тяжести, нестандартные случаи |
|
Откуда → куда |
Ячейка → стол комплектации; машина → зона контроля |
|
Частота |
Среднее, пик, сезонность, доля срочных операций |
|
Время |
Захват, подъём, перемещение, установка, ожидание |
|
Ресурсы |
Оператор, стропальщик, погрузчик, кран, оснастка |
|
Риск и потери |
Ручной подъём, пересечение путей, очередь, повреждение груза |
2. Какие данные собирать
-
распределение операций по диапазонам массы, а не только абсолютный максимум;
-
число подъёмов и суммарное время занятости оборудования за смену;
-
горизонтальные расстояния, уровни, препятствия и точки точной установки;
-
пики по часам, дням и сезонам, а также ожидаемый рост;
-
долю операций с нестабильным центром тяжести или специальной оснасткой;
-
пересечения с погрузчиками, пешеходами, воротами и зонами комплектации;
-
простои из-за ожидания оборудования, подготовки стропов и освобождения маршрута.
Для назначения режима работы важны нагруженность и наработка механизма на сроке службы. ГОСТ 34017-2016 прямо связывает классификацию режима с этими параметрами; поэтому «десять подъёмов в смену» без распределения масс и длительности цикла недостаточно.

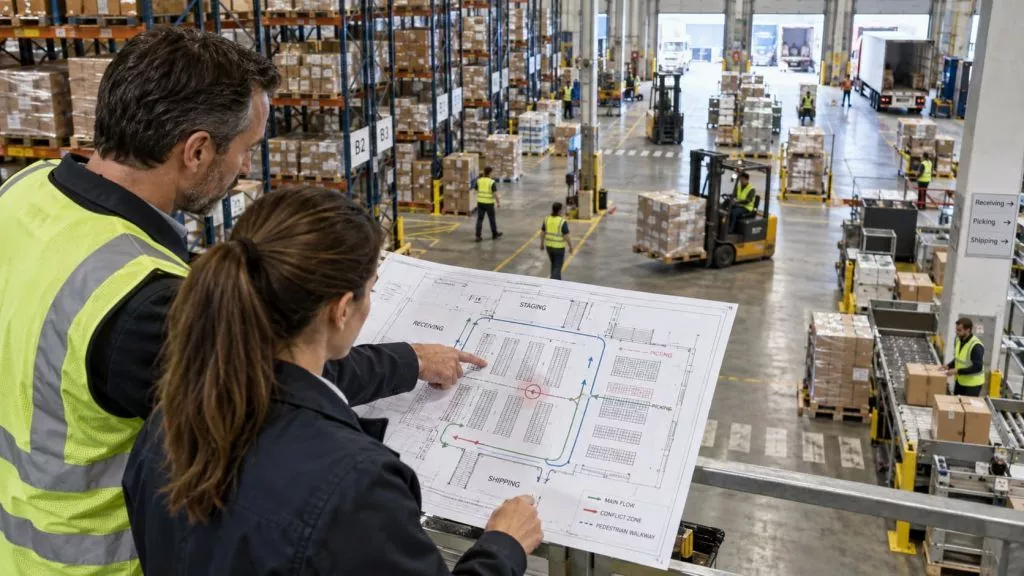

3. Карта склада
-
Нанесите точки появления, хранения, обработки и отгрузки каждого класса груза.
-
Соедините только фактические маршруты и подпишите частоту и массу.
-
Выделите вертикальные операции, точную установку и места разворота длинномерных грузов.
-
Отметьте конфликтные зоны людей, транспорта, дверей и коммуникаций.
-
Посчитайте суммарную нагрузку на каждый потенциальный подъёмный пост.
-
Сформируйте варианты: изменить маршрут, разделить зоны, поставить локальную таль, монорельс или кран-балку.
4. Минимальный набор показателей
|
Показатель |
Расчёт |
Для чего нужен |
|---|---|---|
|
Подъёмы за смену |
Количество завершённых операций |
Оценка занятости и режима |
|
Крюко-минуты |
Сумма времени от захвата до освобождения |
Поиск очередей и потребности во втором посте |
|
Доля по массе |
Операции каждого диапазона / все операции |
Выбор номинала и анализ редких тяжёлых грузов |
|
Пиковая интенсивность |
Максимум операций за выбранный интервал |
Проверка производительности |
|
Доля конфликтов |
Операции с пересечением зон / все операции |
Оценка риска и планировка |
|
Показатели описывают поток, но не являются расчётом прочности или основанием для назначения грузоподъёмности без инженерной проверки. |

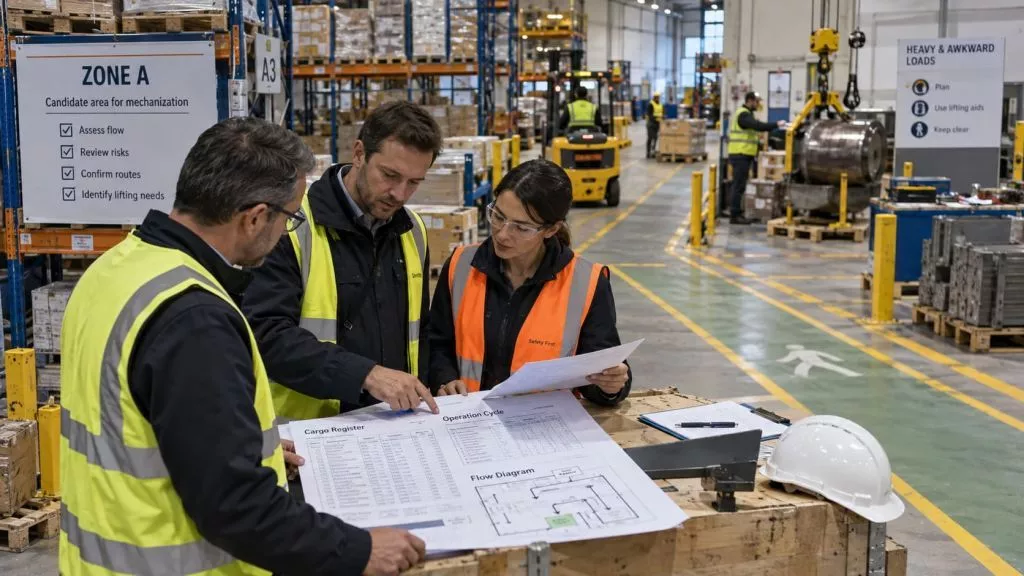

5. Как выглядит итог аудита
-
карта потоков и конфликтных зон;
-
реестр грузов с массой, габаритом, центром тяжести и захватами;
-
таблица циклов для обычной и пиковой смены;
-
кандидатные зоны действия оборудования и крайние положения крюка;
-
предварительная классификация режима и перечень рисков;
-
варианты механизации с ограничениями и данными, которые нужно уточнить.
Чтобы данные не искажались, объедините три источника: выгрузку операций из учётной системы, наблюдение на площадке и интервью с операторами. Учёт показывает объём, хронометраж — реальную длительность, а сотрудники объясняют нестандартные случаи. Одного сменного дня недостаточно, если выражены недельные или сезонные пики.
Перед выбором решения проведите проверочный сценарий для обычной и пиковой смены. Если расчётная занятость одного подъёмного поста высока, оцените очереди, пересекающиеся заявки и время на смену оснастки. Иногда два локальных устройства дают устойчивее поток, чем одна более мощная кран-балка на весь склад.
|
Запросите у АТОН-ЮГ шаблон аудита и приложите план склада. Это позволит обсуждать не абстрактную кран-балку, а конкретные потоки и производительность участка. |
