Подходящая по грузоподъёмности таль может оказаться несовместимой с существующим монорельсом. Причина — фактическая ширина и толщина полки, геометрия пути, стыки, износ, состояние опор или недостаточный габарит в зоне движения.

Обследование должно дать проверяемые размеры и привязанные к месту дефекты. Фраза «двутавр исправен» без профиля, отметок и фотопротокола для подбора оборудования почти бесполезна.

Короткий ответ

Зафиксируйте профиль и фактические размеры полки по длине пути, отметки и геометрию, опоры и подвесы, стыки, концевые упоры, деформации и коррозию, а также препятствия и электроснабжение. Результаты привяжите к схеме и фотографиям; пригодность подтверждают расчётом и требованиями изготовителя.

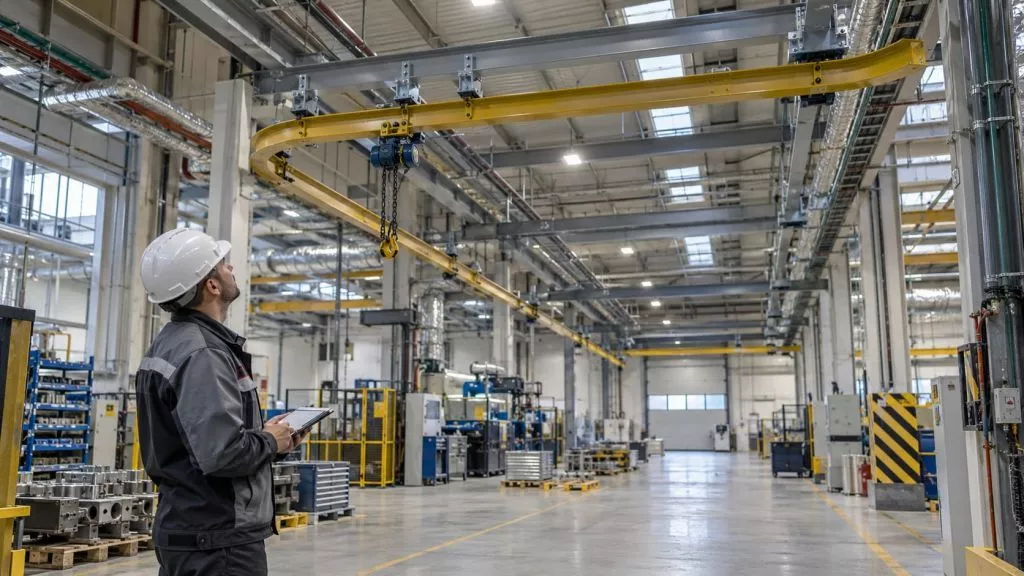

1. Паспорт пути и его окружения

• назначение участка, обслуживаемые зоны и фактическая грузоподъёмность;

• длина маршрута, стрелки, криволинейные участки, тупики и места передачи груза;

• тип профиля, маркировка, известный материал и документы на изготовление или монтаж;

• схема опор или подвесов, шаг, тип крепления и доступность узлов;

• отметка нижней полки и свободный габарит по всей траектории тали и груза;

• соседние коммуникации, ворота, светильники, кабельные трассы и зоны людей.

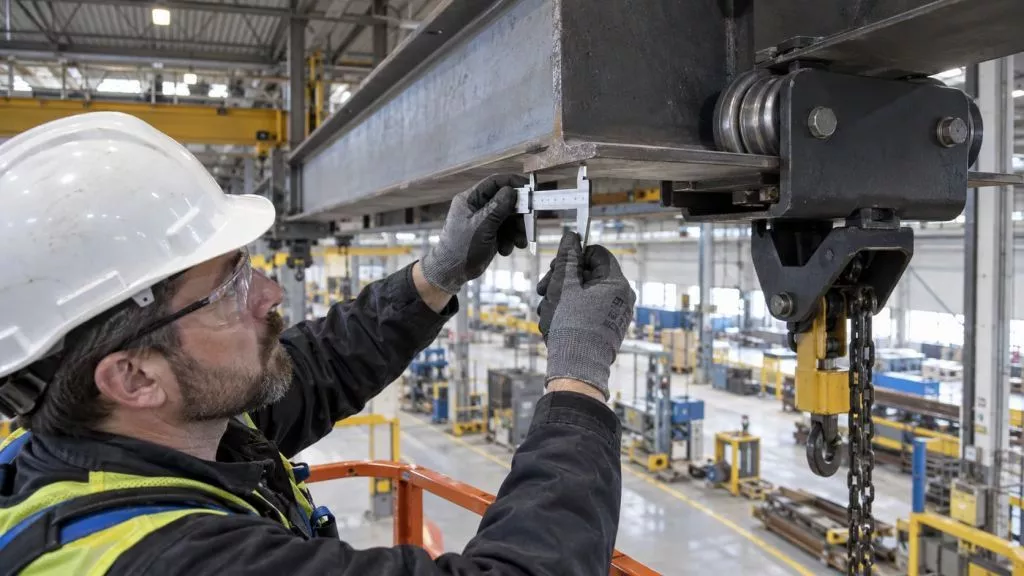

2. Размеры, необходимые для совместимости тележки

Что измерить	Где	Зачем
Ширина нижней полки	У опор, в пролёте, у стыков и на крайних участках	Диапазон регулировки тележки и контакт колёс
Толщина и уклон полки	На характерных и изношенных участках	Геометрия колёс и наличие безопасного зазора
Высота профиля	В доступных контрольных точках	Идентификация профиля и проверка расчётной модели
Отметка и прямолинейность	По всей длине с привязкой к опорам	Плавность движения и оценка отклонений
Стыковые зазоры и перепады	Каждый стык	Ударные нагрузки и проходимость тележки

Метод измерения, число точек и допустимые отклонения задаются проектом, применимыми стандартами и документацией на оборудование. Универсальные числа без знания профиля и схемы пути использовать нельзя.

3. Карта дефектов

• остаточные деформации, волнистость, заметный перекос или провисание;

• трещины, непроектные отверстия, подрезы, вырывы металла и следы ударов;

• коррозия с потерей сечения, особенно у креплений и на нижней полке;

• смятие, расслоение или локальный износ поверхности катания;

• нарушение сварных и болтовых соединений, отсутствующий или ослабленный крепёж;

• ступеньки и смещение в стыках, повреждённые упоры или отсутствие требуемых ограничителей;

• следы контакта тележки с конструкциями, повторяющийся шум, вибрация и неравномерный износ колёс.

Неравномерный износ, шум, вибрация и повторно ослабевающий крепёж могут указывать на проблемы геометрии. Это повод остановить подбор по каталогу и передать путь на инструментальную проверку.

4. Минимальная структура акта обследования

Раздел	Что записать
Объект	Адрес, участок, назначение пути, дата и условия осмотра
Основание	Запрос на установку тали, доступные проекты и паспорта
Схема	Оси, опоры, отметки, направление движения, точки замеров
Замеры	Прибор, метод, значения, единицы, точность и исполнитель
Дефекты	Код, координата, описание, размер, фото и срочность оценки
Ограничения	Недоступные зоны, остановка производства, скрытые узлы
Вывод	Данных достаточно или требуется расчёт, дефектоскопия, вскрытие, ремонт

5. Фотопротокол и передача данных

1. Сделайте общий кадр маршрута с направлением движения.

2. Сфотографируйте маркировку профиля и существующего оборудования.

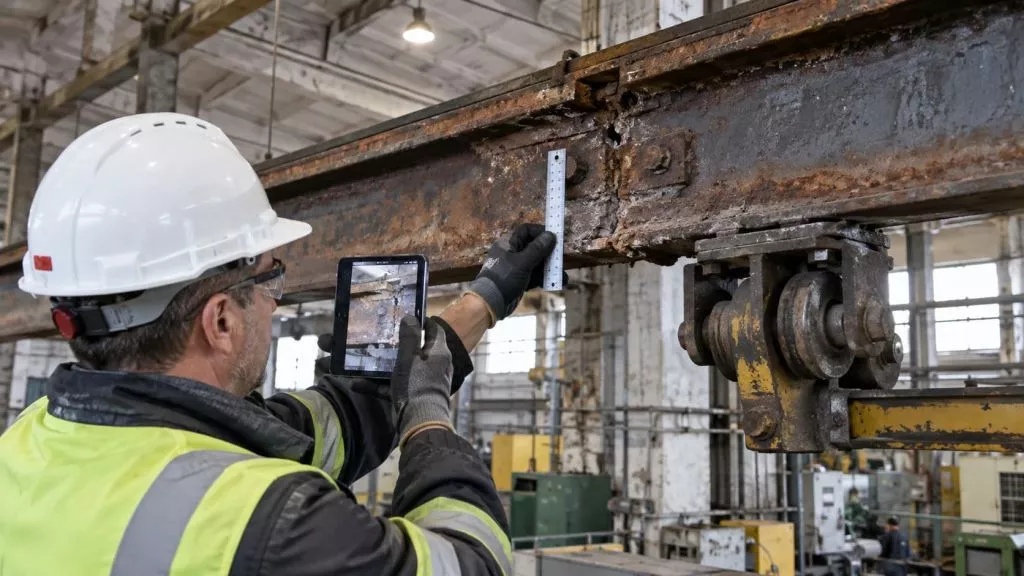

3. Каждый дефект снимите общим и крупным планом, добавив масштабную линейку.

4. Дайте файлам номера, совпадающие с отметками на схеме.

5. Приложите таблицу замеров в исходном виде, не только усреднённые значения.

В обследовании стоит разделять наблюдение и вывод. Например, «перепад в стыке по измерению составляет …» — наблюдение, а «путь пригоден» — инженерный вывод, для которого нужны критерии и компетенция. Если участок недоступен, это также фиксируют как ограничение, а не считают автоматически исправным.

Для решения о монтаже обычно взаимодействуют владелец пути, специалист по металлоконструкциям, поставщик тали и проектировщик. Владелец предоставляет историю и доступ; обследователь подтверждает фактическое состояние; поставщик проверяет монтажные размеры тележки; проектировщик оценивает несущую способность и оформляет необходимые решения.

Отправьте АТОН-ЮГ схему, таблицу размеров и фотопротокол. Специалисты проверят диапазон тележки и перечислят данные, которых не хватает для заключения о совместимости.

Полезные страницы АТОН-ЮГ

• Механизмы крепления и передвижения ручных талей

• Передвижная таль по двутавру

Источники и нормативная база

Проверено при подготовке: 4 сентября 2026 года. Применимость стандарта, редакцию и обязательность требований для конкретного объекта проверяют в составе проекта и договорной документации.

• ГОСТ 35253-2025. Крановые рельсовые пути

• ГОСТ 34020-2016. Допуски для колес, рельсовых путей кранов и грузовых тележек

• Konecranes: признаки проблем геометрии кранового пути

• ТР ТС 010/2011 «О безопасности машин и оборудования»
