Ограничитель грузоподъёмности тали: назначение, проверка и данные для подбора

Ограничитель грузоподъёмности нужен для реакции на недопустимую нагрузку в предусмотренном изготовителем алгоритме. Он не превращает таль в весы, не подтверждает массу груза и не разрешает поднимать «до момента срабатывания». Поэтому устройство подбирают как часть конкретной системы, а не как универсальную коробку по номиналу двигателя.

Требования к ограничителям и указателям рассматриваются в ГОСТ 33712-2015 и ГОСТ 32575.1-2023; конкретное исполнение, настройка и проверка определяются документацией тали и устройства.


Короткий ответ

Для подбора нужны модель и грузоподъёмность тали, тип грузовой цепи или каната, кратность полиспаста, режим работы, схема управления, условия среды и требуемая реакция системы. Проверяют не только факт срабатывания, но и корректность блокировки опасного движения, сигнализацию, возврат и пломбирование — строго по установленной процедуре.


1. Что ограничитель делает, а чего не делает

Функция

Да

Нет

Реагировать на нагрузку выше настроенного уровня

В соответствии с конструкцией и настройкой

Не определяет универсальную допустимую массу для любой оснастки

Остановить или запретить опасное движение

Если это предусмотрено схемой

Не заменяет тормоз и концевые выключатели

Выдать сигнал

В зависимости от исполнения

Не отменяет обучение и технологическую дисциплину

Показывать массу

Только если есть отдельная измерительная функция

Обычный ограничитель не следует считать весами


2. Основные принципы исполнения

  • механическая фрикционная муфта в приводе цепной тали;

  • электромеханическое устройство, реагирующее на усилие или деформацию;

  • тензометрический датчик с электронным блоком;

  • контроль тока или момента как часть более сложной системы — только если это предусмотрено и валидировано изготовителем.

В руководстве CMCO для конкретной модели ограничитель описан как заводски откалиброванный узел, соответствующий модели тали. Практический вывод: заменять устройство аналогом, переносить настройки или регулировать его без установленной процедуры нельзя.

3. Данные для подбора

  • изготовитель, модель, заводской номер и номинальная грузоподъёмность тали;

  • исполнение подъёмного механизма, число ветвей, тип и размер цепи или каната;

  • схема электрического управления, напряжение цепей и доступные входы безопасности;

  • режим работы, скорости, частотное управление и особенности тормоза;

  • температура, влажность, пыль, наружная установка и специальная среда;

  • нужная индикация, журналирование, дистанционный сигнал и интеграция в систему управления;

  • нормативная база объекта и требования паспорта тали.

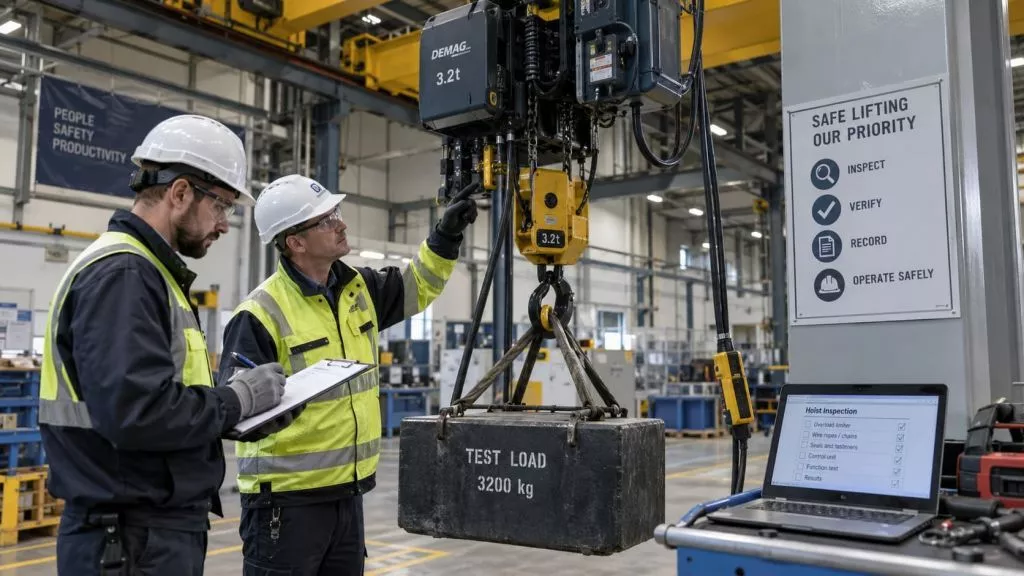

4. Как организовать проверку

  1. Идентифицировать таль и устройство, сверить номера, пломбы, схему и документацию.

  2. Провести внешний осмотр датчика, кабелей, креплений, разъёмов и блока управления.

  3. Проверить исходное состояние, сигнализацию и работу связанных цепей без создания опасности.

  4. Использовать метод, контрольную нагрузку и последовательность, предусмотренные изготовителем и применимыми документами.

  5. Зафиксировать порог и характер реакции, запрет опасного направления, возможность безопасного опускания и восстановление после устранения причины.

  6. Оформить протокол, восстановить пломбы и внести результат в эксплуатационные документы.

Нельзя проверять ограничитель случайным неизвестным грузом или намеренным перегрузом без утверждённой программы. Масса контрольного груза и критерии должны быть подтверждены.

5. Признаки, требующие внеплановой проверки

  • устройство срабатывает без нагрузки или, наоборот, не реагирует в предусмотренном режиме;

  • изменились таль, полиспаст, канат, цепь, привод, тормоз или схема управления;

  • нарушены пломбы, крепления или кабели;

  • после ремонта потеряны настройки или заменён датчик;

  • произошёл перегруз, ударное нагружение или отказ связанной системы;

  • данные диагностики противоречат поведению механизма.

В документации на ограничитель должны быть однозначно указаны идентификация устройства, место установки, схема подключения, диапазон и параметры настройки, метод проверки, критерии результата и действия при отказе. Для электронного исполнения полезны также перечень кодов неисправностей и правила резервного копирования параметров.

После замены или настройки важно исключить расхождение между фактической конфигурацией и паспортом. Запись в журнале должна связывать дату, основание работ, исполнителя, применённое средство контроля, результат и восстановление пломб. Это превращает проверку из разового действия в прослеживаемый элемент эксплуатации.

При формировании спецификации на таль укажите необходимость ограничителя и его функций. АТОН-ЮГ поможет согласовать совместимость с выбранным оборудованием и комплект документации.
