Подвесная или опорная кран-балка в существующем здании: алгоритм предпроектного выбора

В существующем здании выбор между подвесной и опорной кран-балкой начинается не с цены и даже не с пролёта. Сначала нужно понять, куда уйдут вертикальные и горизонтальные нагрузки, какие отметки доступны и можно ли вмешиваться в несущие конструкции. Ошибка на этом этапе превращает подбор оборудования в дорогостоящую реконструкцию.

Ниже — рабочая последовательность для предпроектного сравнения. Она помогает сформировать исходные данные, но не заменяет обследование здания, расчёт конструкций и проектное решение.

Короткий ответ

Подвесную схему рассматривают, когда подтверждена возможность передать нагрузки на верхние конструкции и особенно важна рабочая зона у стен. Опорную — когда можно создать или использовать подкрановый путь на колоннах и нужна более независимая силовая схема. Решение принимают после сверки несущей способности, геометрии, режима работы и требуемого подхода крюка.

1. В чём конструктивная разница

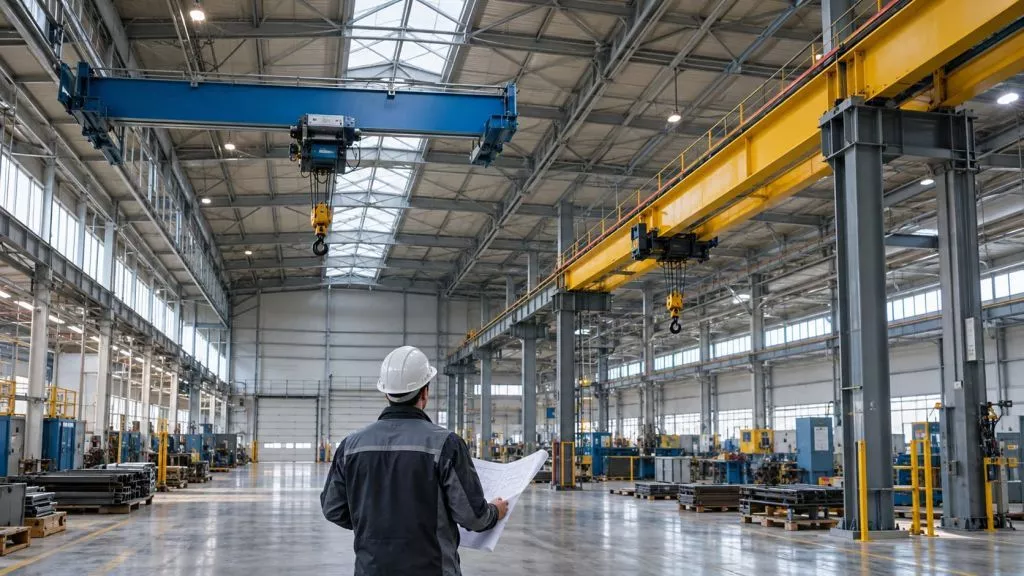

У опорной кран-балки концевые балки движутся по рельсам сверху подкрановых путей. Нагрузки передаются на подкрановые балки и колонны. У подвесной конструкции ходовые тележки перемещаются по нижним поясам подвесных путей, закреплённых к верхним конструкциям или отдельным рамам.

Критерий	Подвесная схема	Опорная схема
Передача нагрузки	На подвесы и верхние конструкции	На подкрановые балки и колонны
Подход к стенам	Часто можно расширить рабочую зону	Зависит от габаритов концевых балок и пути
Влияние на здание	Требуется подтвердить подвесы, узлы и местную устойчивость	Требуется подтвердить колонны, пути, фундаменты и связи
Монтаж	Критичны доступ к перекрытию и точность подвесных путей	Критичны отметки и геометрия опорных путей

Тип кран-балки нельзя выбирать по одному признаку. Низкая масса оборудования не означает, что существующие фермы автоматически пригодны для подвески.

2. Какие исходные данные собрать

обмерный план помещения: пролёты, шаг колонн, отметки пола, низа ферм и возможных путей;
сведения о несущих конструкциях: чертежи, марки стали и бетона, сечения, узлы, фундаменты, результаты предыдущих обследований;
масса груза вместе с захватом, центр тяжести, габариты и точки строповки;
требуемая высота подъёма, крайние точки обслуживания и минимальный подход крюка;
число циклов за смену, доля подъёмов на максимальной массе, требуемые скорости и точность позиционирования;
препятствия: инженерные сети, ворота, светильники, вентиляция, пожарные системы и зоны движения людей;
условия среды: температура, пыль, влажность, наружная установка, взрыво- или пожароопасные зоны, если применимо.

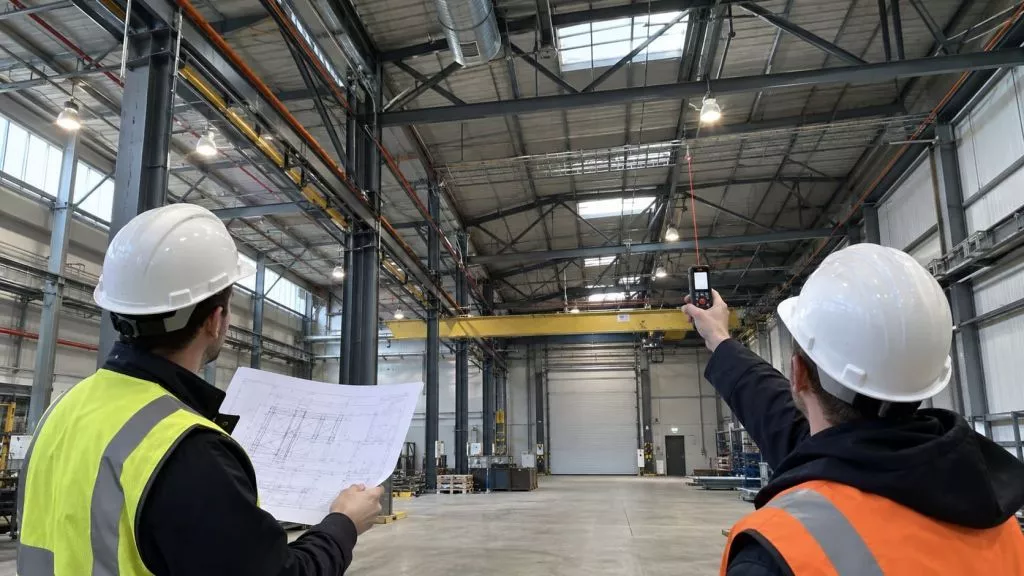

Для существующего здания полезны не только общие фотографии, но и снимки предполагаемых узлов опирания, табличек и маркировки, дефектов, стыков путей и участков с ограниченным габаритом.

3. Дерево предпроектного решения

Подтвердите технологическую задачу: что поднимаем, откуда и куда, как часто и с какой точностью.
Нанесите на план рабочую зону крюка и препятствия. Если критичен подход к стенам или нужно перекрыть сложный контур, сравните реальные габариты обеих схем по чертежам.
Проверьте возможные пути передачи нагрузок. Есть пригодные колонны и отметки под путь — анализируйте опорную схему. Есть подтверждённые верхние конструкции и допустимые узлы подвески — анализируйте подвесную.
Сопоставьте строительную высоту. Рассчитывайте не только отметку балки, но и размер от пути до крюка, габарит груза, строповку и безопасные зазоры.
Проверьте режим работы и динамику. Частые циклы, ускорения и торможения влияют на расчёт путей и здания, поэтому одной номинальной грузоподъёмности недостаточно.
Сравните объём реконструкции, доступ для монтажа, обслуживание и остановку производства. Итогом должны быть два сопоставимых технических варианта, а не две цены на оборудование.

4. Красные флаги обследования

отсутствуют исполнительные чертежи, а фактические сечения и узлы не подтверждены;

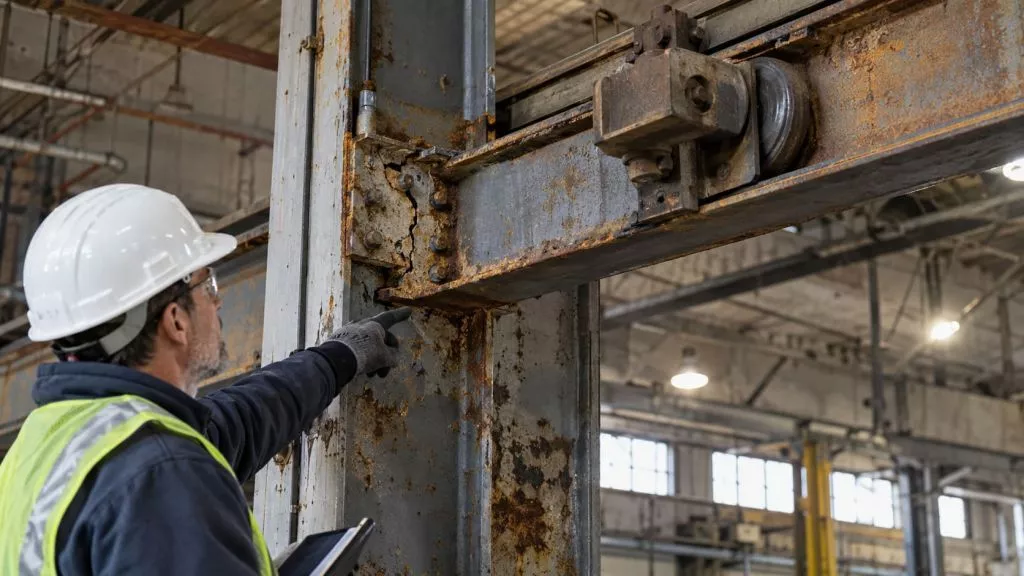

видны деформации, коррозия, трещины, следы перегрева или неучтённые вырезы;
имеются перекос, неравномерный износ, шум, вибрация или повторно ослабевающий крепёж существующих путей;
проектная масса груза указана без захвата, траверсы и возможного эксцентриситета;
не определены крайние положения крюка и монтажный маршрут;
предлагается закрепить путь к ферме или балке без проверки расчётной схемы и узла передачи усилий.

ГОСТ 34020-2016 связывает допуски колёс и путей с безопасностью использования кранов, а ГОСТ 35253-2025 устанавливает требования к крановым рельсовым путям. Конкретные допуски и методы контроля следует брать из применимой проектной и нормативной документации, а не из универсальной памятки.

5. Что должно получиться на выходе

Предпроектный результат — это схема с отметками, рабочей зоной крюка, вариантами пути и укрупнёнными реакциями; перечень усилений и ограничений; требования к режиму работы, электропитанию и управлению; план монтажа и дальнейшего обслуживания. После этого можно корректно сравнивать стоимость жизненного цикла вариантов.

Практический следующий шаг: передайте АТОН-ЮГ план помещения, фото несущих конструкций и груза, требуемые крайние положения крюка и число циклов. По этим данным можно предварительно определить, какие варианты стоит отдавать в расчёт.

Полезные страницы АТОН-ЮГ

Источники и нормативная база

Проверено при подготовке: 4 сентября 2026 года. Применимость стандарта, редакцию и обязательность требований для конкретного объекта проверяют в составе проекта и договорной документации.
