Подъёмное оборудование для обслуживания станков: как организовать замену узлов и оснастки

Замена двигателя, шпинделя, патрона, пресс-формы или редуктора — это не просто подъём известной массы. Узел часто расположен внутри ограждения, имеет смещённый центр тяжести и должен пройти узкий маршрут без контакта со станком. Поэтому подъёмный пост проектируют вокруг ремонтной операции.

Правильная схема отделяет удержание груза от работ на нём, предусматривает изоляцию энергии станка и даёт персоналу контролируемую траекторию без нахождения под подвешенным узлом.


Короткий ответ

Сначала опишите ремонтный сценарий: массу и центр тяжести узла, точки захвата, начальное и конечное положение, частоту операции, маршрут и ограничения доступа. Затем выбирайте таль, кран-балку, консольную систему или мобильное решение, а также траверсу и опоры для безопасной фиксации после подъёма.

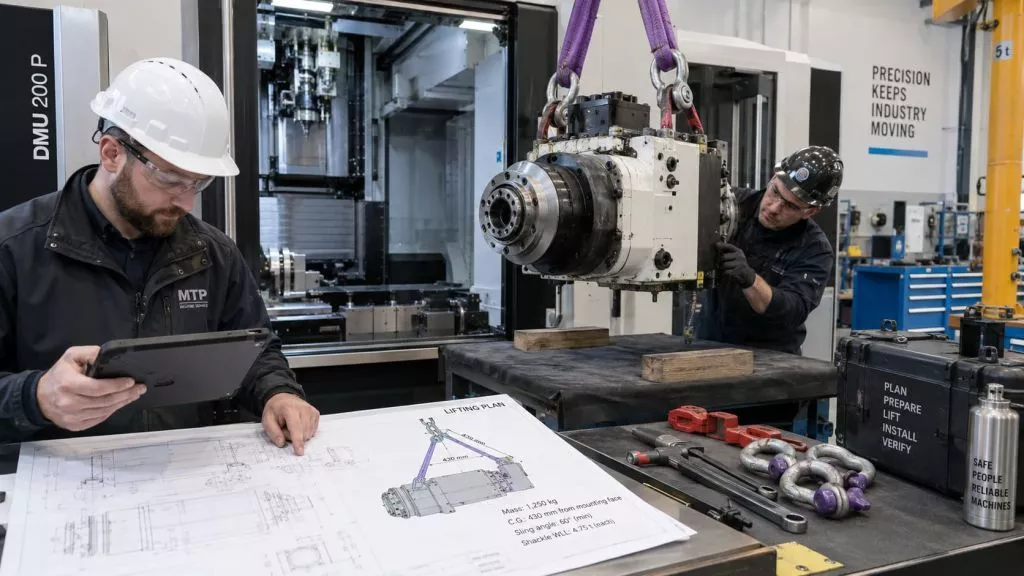

1. Карточка ремонтной операции

Вопрос

Что зафиксировать

Что снимаем

Наименование, масса с остатками среды, габариты, центр тяжести

Как захватываем

Штатные точки, резьбовые рымы, траверса, мягкие стропы, ограничения изготовителя

Откуда и куда

Координаты крюка, высоты, маршрут, разворот, место укладки

Как часто

Плановые ремонты, аварийные замены, число циклов и длительность

Что мешает

Ограждения, двери, коммуникации, соседние станки, пол и проходы

Какие энергии

Электричество, гидравлика, пневматика, пружины, нагретые среды и вращение


2. Выбор компоновки

  • стационарная ручная или электрическая таль — для повторяемой операции в одной точке;

  • таль на монорельсе — когда нужен линейный маршрут от станка к тележке или ремонтной зоне;

  • консольный кран — для локальной зоны с поворотом груза;

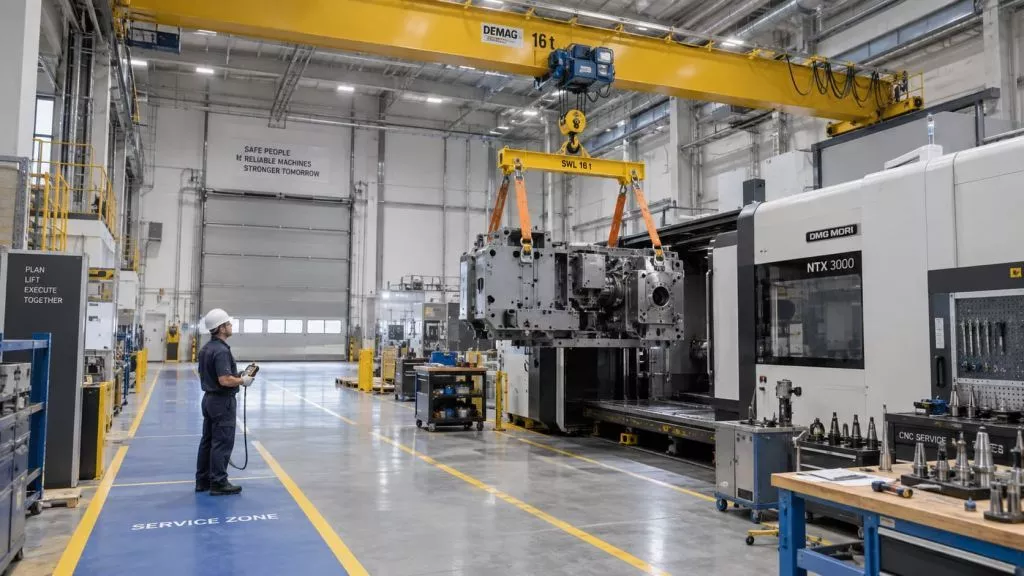

  • кран-балка — для обслуживания нескольких станков или широкой рабочей зоны;

  • мобильное подъёмное устройство — для редких операций, если пол, устойчивость и габариты это допускают;

  • траверса или специальный захват — когда точки строповки разнесены, а сжатие или наклон недопустимы.

Сравнивают не только грузоподъёмность. Важны подход крюка, строительная высота, горизонтальное усилие оператора, точность, скорость, место хранения оснастки и возможность осмотра оборудования.

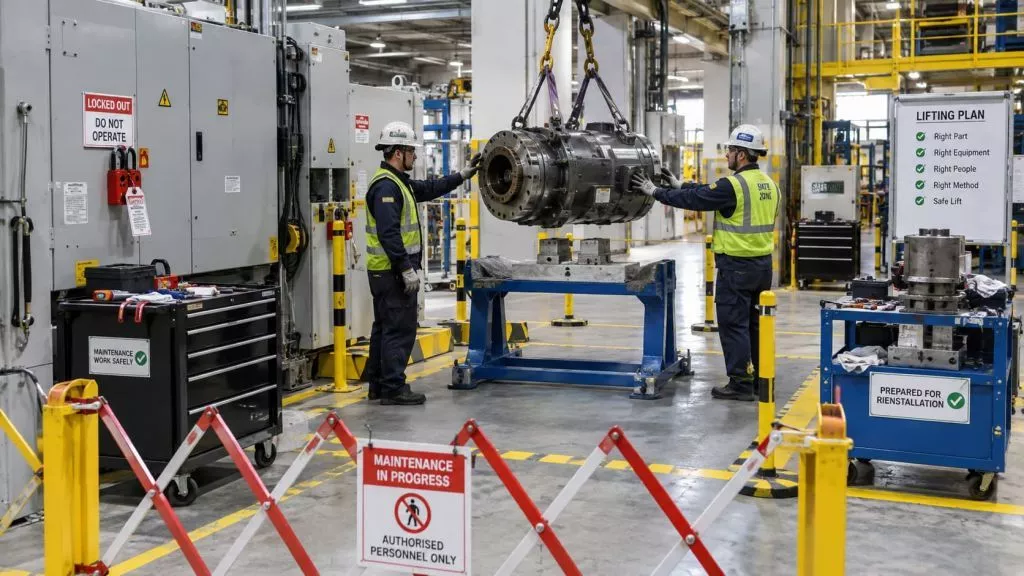

3. Схема безопасной зоны

  1. Остановить станок по установленной процедуре и изолировать все опасные энергии.

  2. Подтвердить отсутствие остаточного давления, вращения, нагрева и самопроизвольного перемещения.

  3. Оградить зону, убрать посторонних и освободить маршрут.

  4. Установить проверенную грузозахватную оснастку и выполнить пробное натяжение без отрыва.

  5. Поднять узел минимально необходимым движением, контролируя центр тяжести и зазоры.

  6. Переместить груз без нахождения людей под ним и уложить на рассчитанную опору.

  7. Только после устойчивой фиксации выполнять ремонтные операции.

OSHA и HSE используются здесь только как наглядные источники общего принципа изоляции опасной энергии. Обязательные требования для российского объекта определяются российскими регламентами, проектом и локальными процедурами.



4. Ошибки, которые выявляются на макете операции

  • крюк подходит к узлу, но не может выйти вверх из-за двери или кожуха;

  • груз приходится тянуть вбок, создавая нерасчётное боковое усилие;

  • центр тяжести выходит за контур захвата, и узел переворачивается после отрыва;

  • траверса увеличивает высоту строповки и съедает весь запас;

  • нет места для ремонтной тележки или безопасной опоры;

  • оператор вынужден находиться между грузом и станком;

  • кабель управления или питание попадают в маршрут груза.

5. Что включить в техническое задание

  • эскиз станка и зоны с размерами и фотографиями;

  • перечень снимаемых узлов с массой, центром тяжести и точками подъёма;

  • крайние положения крюка и обязательная траектория;

  • частоту операций, требуемую скорость и точность;

  • комплект траверс, стропов и мест хранения;

  • схему ограждения, управления и аварийного останова;

  • требования к монтажу, испытаниям, документам и обучению.

До ввода поста в постоянную работу проведите пробную операцию с макетом или штатным узлом по утверждённой программе. Проверьте крайние положения, устойчивость груза, видимость оператора, усилие на органах управления, место сопровождающего и возможность аварийно прекратить движение без создания новой опасности.

Грузозахватную оснастку учитывают как самостоятельную часть решения: её собственная масса входит в нагрузку, высота влияет на ход крюка, а геометрия — на устойчивость узла. Для повторяемой нестандартной детали специальная траверса часто надёжнее импровизированной строповки, но требует расчёта, маркировки, хранения и осмотров.

Передайте АТОН-ЮГ схему станка, массу узла и маршрут. По этим данным можно подготовить компоновку подъёмного поста и перечень необходимых исходных данных для проекта.
