Строительная высота тали: как рассчитать полезный ход крюка при низком потолке

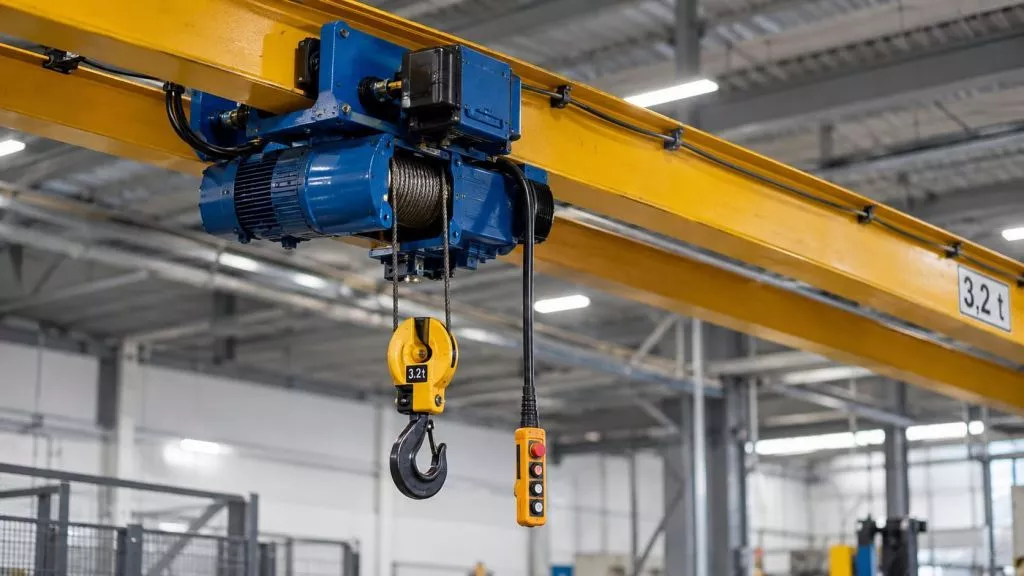

В помещении с низким потолком номинальная высота подъёма не отвечает на главный вопрос: удастся ли поднять груз на требуемую отметку. Ограничение часто задаёт строительная высота — расстояние между опорной геометрией пути и верхним положением крюка конкретной тали.
Поэтому сначала строят вертикальную размерную цепь, а затем выбирают исполнение. Каталожное значение всегда сверяют с чертежом конкретной модели, тележки и подвески.
Короткий ответ
|
Определите фактическую отметку пути, вычтите размер от пути до крюка в верхнем положении и сравните полученную отметку с высотой, на которой начинается подхват груза. Отдельно учтите высоту строповки, самого груза, приёмной поверхности и безопасные зазоры. |
1. Какие размеры нельзя смешивать
|
Параметр |
Что означает |
Откуда брать |
|---|---|---|
|
Строительная высота C |
Расстояние от опорной геометрии пути до верхнего положения крюка |
Габаритный чертёж конкретного исполнения |
|
Высота подъёма |
Ход крюка, предусмотренный канатом или цепью |
Паспорт и спецификация |
|
Отметка пути Hп |
Высота принятой базовой линии пути над чистым полом |
Обмер и проект |
|
Высота подхвата H0 |
Отметка крюка в исходной точке подъёма |
Технологическая схема |
У разных производителей базовой линией может быть низ полки, поверхность катания или другая точка. Нельзя переносить размер C из одного эскиза в другой без проверки обозначений.
2. Базовая расчётная схема
|
Упрощённая формула для предварительной проверки: Hкр.max = Hп − C. Полезный вертикальный ход от точки подхвата: ΔH = Hп − C − H0. |

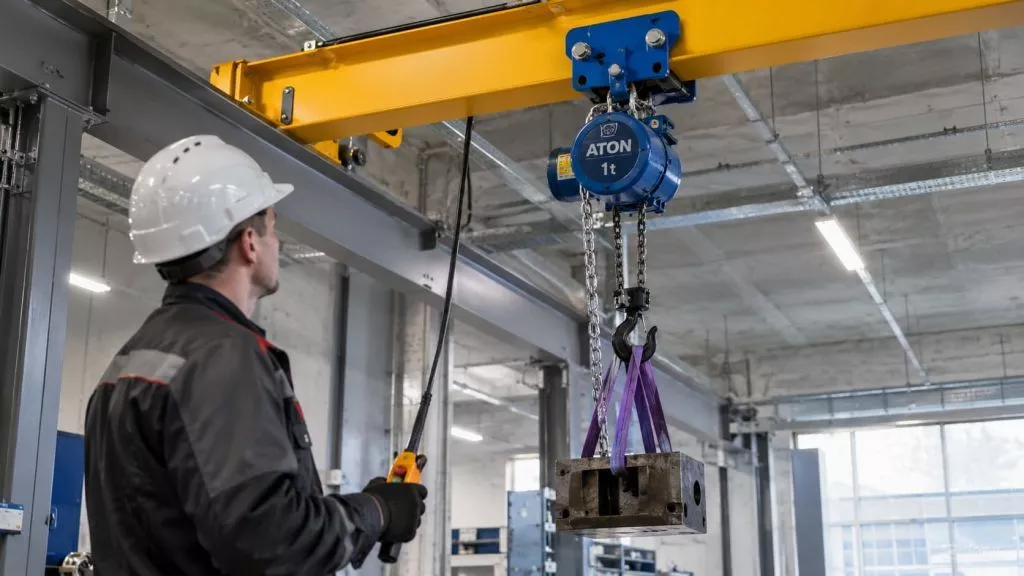

Формула показывает геометрию крюка, но ещё не гарантирует выполнение операции. Для проверки перемещения груза добавляют высоту захвата или стропов, высоту груза, требуемую отметку укладки и безопасный зазор над препятствием.
Если груз должен пройти над станком, полезный резерв можно оценить так: R = Hп − C − hстр − hгр − Hпреп − z. Положительный R означает геометрический запас, нулевой или отрицательный — необходимость менять схему, исполнение тали или отметку пути.
3. Расчётный пример
Допустим, базовая отметка пути Hп = 4,20 м, строительная высота выбранного исполнения C = 0,45 м, а крюк в исходной точке находится на отметке H0 = 0,65 м. Тогда верхняя отметка крюка составляет 3,75 м, а теоретический ход от точки подхвата — 3,10 м.
Если высота строповки равна 0,30 м, высота груза — 1,20 м, препятствие имеет отметку 2,00 м, а требуемый зазор принят 0,20 м, резерв над препятствием составит 0,05 м. Такой запас слишком чувствителен к погрешности обмера и прогибам: вариант нужно перепроверить по рабочему чертежу и фактическим условиям.
|
Все числа в примере условные. Они показывают метод, а не параметры товара или допустимые зазоры для конкретного объекта. |

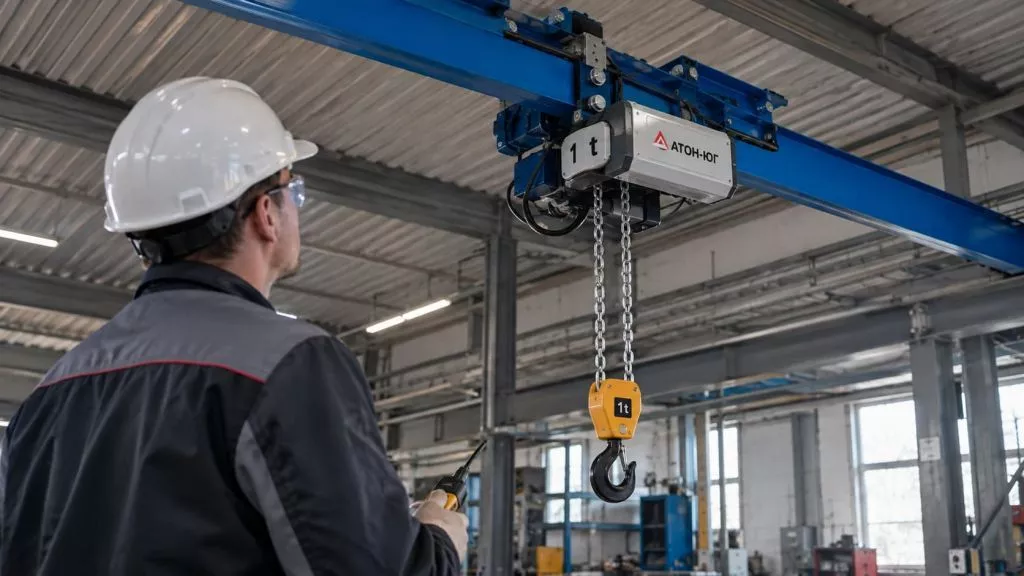

4. Когда нужна таль с малой строительной высотой
-
путь нельзя поднять из-за ферм, коммуникаций или ворот;
-
верхняя точка технологической операции близка к потолку;
-
обычная компоновка тали под тележкой съедает рабочий ход;
-
нужно снять тяжёлый узел вверх перед горизонтальным перемещением;
-
реконструкция здания дороже специального низкопрофильного исполнения.
Низкопрофильная компоновка не отменяет проверку радиусов цепи или каната, подходов к концевым упорам, ширины полки, колёс тележки, зон обслуживания и доступа к тормозу и электрооборудованию.
5. Что прислать для расчёта
-
разрез помещения с отметками чистого пола, низа конструкций и пути;
-
фото и размеры двутавра или проектируемой балки;
-
нижнюю и верхнюю требуемые отметки крюка;
-
габариты и массу груза вместе с захватом;
-
схему препятствий по маршруту;
-
требуемую длину пути и крайние положения крюка;
-
режим работы, питание и условия среды.
После предварительного расчёта соберите контрольную размерную цепь на одном разрезе: базовая отметка пути, верхнее положение крюка, высота строповки, верх груза, верх препятствия и точка установки. Для каждого размера укажите источник — обмер, чертёж здания, каталог или технологическое требование. Такой разрез быстро показывает, где допущение подменило подтверждённый размер.
Финальную проверку проводят для конкретной комплектации: таль, тележка, крюковая подвеска, ограничители хода и кабельная система могут изменить габарит. Полезно также проверить худшие положения по длине пути, потому что отметка балки и препятствия в реальном помещении не всегда постоянны.
Производители низкопрофильных талей публикуют собственные C-размеры и монтажные чертежи. Эти данные — обязательная часть проверки совместимости, а требования безопасности и документации задаются применимыми регламентами и руководством изготовителя.
|
Передайте АТОН-ЮГ разрез с отметками и параметры груза — специалисты рассчитают доступный ход крюка и сравнят подходящие исполнения. |
