Защита стяжного ремня от острых кромок: уголки, рукава и правильное место установки
Защитный уголок или рукав решает две задачи:
-
защищает ленту от пореза и истирания;
-
в некоторых исполнениях распределяет давление и защищает сам груз.
Но аксессуар работает только при правильном выборе и установке. Тонкий пластиковый уголок для коробки не обязательно подходит для острого стального листа и высокого натяжения.
Быстрый ответ
-
Найдите все места контакта ремня с грузом, кузовом и упаковкой.
-
Оцените радиус, шероховатость, заусенцы и возможность движения.
-
Выберите защиту по ширине ремня, геометрии, материалу и рабочему усилию системы.
-
Установите её точно в точке контакта и зафиксируйте от смещения.
-
Натягивайте постепенно, контролируя центрирование.
-
Повторно проверьте после приведения системы в рабочее состояние и в пути по регламенту.
Защита кромки не заменяет расчёт количества ремней, блокировку груза и исправные точки крепления.
Что считать опасной кромкой
Оцените не только «остроту на ощупь».
-
Малый радиус: лента резко перегибается.
-
Заусенец: локально режет волокна.
-
Шероховатая поверхность: истирает при вибрации.
-
Зубчатый профиль: создаёт несколько точек концентрации.
-
Подвижная деталь: перемещается относительно ремня.
-
Мягкая упаковка: проминается, и защита уходит со своего места.
-
Нагретый металл: может повредить материал температурой.
В инструкциях SpanSet для текстильных средств встречается практический критерий: кромка рассматривается как острая, когда её радиус меньше поперечного размера ремня/стропа. Этот принцип помогает выявить риск, но выбор аксессуара всё равно подтверждают данными его изготовителя.
Уголок или рукав: матрица применения
|
Условие |
Предпочтительный принцип защиты |
Что проверить |
|---|---|---|
|
Прямая кромка коробки/упаковки |
Уголок, распределяющий давление |
Не ломает упаковку, удерживает ремень |
|
Металлический профиль с выраженным ребром |
Усиленный уголок или специальная защита от реза |
Допустимое усилие, материал, фиксация |
|
Длинная шероховатая зона |
Защитный рукав |
Длина, стойкость к истиранию, положение |
|
Ремень может перемещаться вдоль груза |
Рукав с подходящей внутренней поверхностью и фиксацией |
Трение, нагрев, смещение |
|
Чувствительная поверхность |
Широкий уголок/распределитель |
Контактное давление и следы |
|
Круглый груз |
Профильная защита, соответствующая радиусу |
Стабильность и направление ремня |
|
Пакет металлопроката |
Защита всех первичных и вторичных кромок по схеме |
Острые торцы, заусенцы, возможность сдвига листов |
Названия «уголок» и «рукав» не являются гарантией. Один аксессуар может быть упаковочным, другой — рассчитанным для высоконагруженной системы. Смотрите паспорт и совместимость.
1. Подберите ширину
Ремень должен:
-
полностью размещаться в направляющей;
-
не складываться вдоль;
-
не выходить на край защиты;
-
свободно передавать предусмотренное натяжение;
-
не зажиматься так, чтобы возникало локальное повреждение.
Слишком узкий уголок не защищает кромки ленты. Слишком широкий без направляющей может смещаться.
2. Проверьте материал и конструкцию
Пластиковый уголок
Подходит для предусмотренных изготовителем нагрузок и геометрии. Проверьте:
-
трещины на холоде;
-
деформацию при натяжении;
-
отсутствие острых литников;
-
стойкость к температуре и маслам;
-
фиксацию на грузе.
Усиленный уголок
Применяется там, где обычный аксессуар деформируется или кромка агрессивна. Важны:
-
рассчитанный радиус;
-
армирование;
-
совместимость с металлом и ремнём;
-
отсутствие собственной режущей кромки;
-
удержание при вибрации.

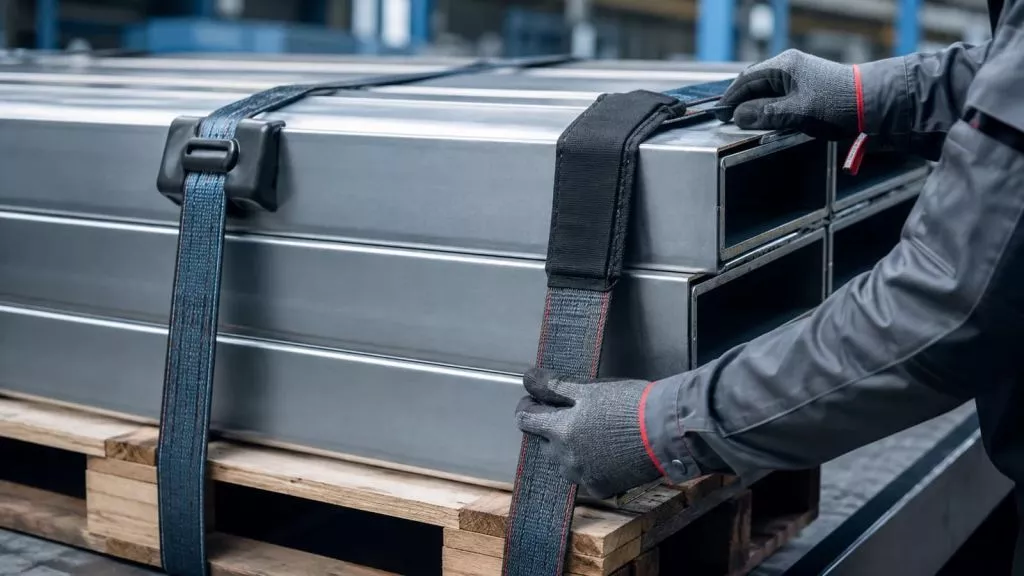

Защитный рукав
Удобен на протяжённой шероховатой поверхности. Проверьте:
-
стойкость к порезу и истиранию;
-
материал наружной и внутренней стороны;
-
допустимую температуру;
-
длину с запасом на возможное перемещение;
-
способ фиксации;
-
отсутствие загрязнения абразивом внутри.
SpanSet указывает для одного из защитных рукавов полиуретановую рабочую сторону к грузу и текстильную внутреннюю поверхность для передачи усилия. Это свойство конкретного изделия, а не всех рукавов.
3. Найдите правильное место
Защиту устанавливают во всех точках, где лента:
-
меняет направление на кромке;
-
касается заусенца;
-
проходит по шероховатому участку;
-
может быть зажата между элементами груза;
-
контактирует с кузовом;
-
перемещается при усадке груза.
У длинномерного пакета опасны не только верхние углы. При смещении листов могут открыться внутренние и торцевые кромки.
4. Пошаговая установка
-
Осмотреть ремень и защиту до применения.
-
Удалить доступные заусенцы, если это разрешено технологией.
-
Разместить груз по утверждённой схеме.
-

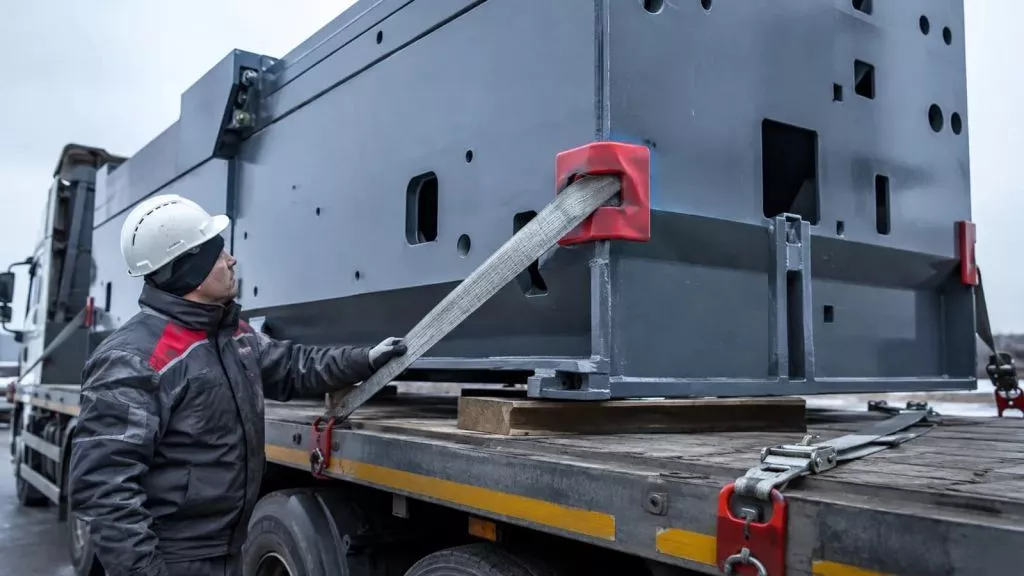

Установить уголок или рукав до натяжения.
-
Центрировать ремень в направляющей.
-
Убедиться, что защита закрывает весь опасный контакт.
-
Зафиксировать аксессуар предусмотренным способом.
-
Натягивать постепенно, наблюдая за деформацией.
-
Проверить, что защита не сдвинулась и не сломалась.
-
Осмотреть противоположную сторону и скрытые контакты.
-
Внести результат в чек-лист.
Не пытайтесь подсовывать уголок под полностью натянутый ремень руками. Сначала безопасно снимите натяжение по процедуре.
5. Что проверить после натяжения
-
ремень лежит плоско;
-
кромка находится внутри защищённой зоны;
-
уголок не треснул;
-
рукав не собрался складкой;
-
аксессуар не режет ленту своим краем;
-
защита не выдавлена наружу;
-
груз не повреждён давлением;
-
храповик и крюки не упираются в кромку;
-
доступ для последующего контроля сохранён.
После начала движения груз и упаковка могут дать усадку. Повторную проверку выполняют по схеме и локальному регламенту.
Ошибки
Уголок установлен рядом с кромкой
Лента всё равно контактирует с металлом. Защита должна перекрывать фактическую линию усилия.
Один уголок на пакет с несколькими режущими слоями
При смещении открывается вторичная кромка. Оценивайте весь возможный контакт.
Рукав короче зоны движения
Ремень выходит на незащищённый участок.
Мягкая ветошь вместо рассчитанного аксессуара
Она может продавиться, сместиться и скрыть повреждение. Используйте изделие с известными свойствами.
Уголок выбран только по ширине
Нужны также геометрия, материал, рабочая нагрузка системы, температура и тип груза.
Защита используется повторно без осмотра
Трещина, абразив внутри рукава или острая выработка сами повреждают новый ремень.
Карточка подбора защиты
Тип груза:
Материал и состояние кромки:
Форма/радиус:
Есть ли заусенцы:
Температура:
Возможное перемещение/усадка:
Ширина ремня:
Маркировка и рабочие параметры ремня:
Метод крепления:
Направление и угол ремня:
Количество точек контакта:
Нужно защищать груз от давления:
Условия погоды:
Повторное использование:
Фото общего вида и крупный план кромки:
Контроль аксессуаров
Защитный уголок или рукав выводят из применения при:
-
трещине;
-
глубокой выработке;
-
острой собственной кромке;
-
разрушении армирования;
-
прожоге;
-
химическом повреждении;
-
деформации, не позволяющей удерживать ремень;
-
загрязнении, которое нельзя удалить безопасно;
-
потере идентификации, если она требуется изготовителем.
Не ремонтируйте защиту проволокой, саморезами или лентой: новый крепёж может стать режущим элементом.
Вывод
Защита кромки работает, когда соответствует ширине ремня, геометрии и материалу груза и остаётся точно в линии усилия. Уголок распределяет давление и увеличивает радиус, рукав закрывает протяжённую зону пореза или истирания. Оба аксессуара проверяют после натяжения и в пути.
Подобрать защиту под ремень и груз можно через раздел стяжных ремней. Общая схема для металла разобрана отдельно в статье «Как закрепить металлопрокат при перевозке».
FAQ
Можно ли использовать кусок резины вместо рукава?
Только если этот материал предусмотрен и обоснован схемой. Случайная резина может выдавиться, повысить нагрев или не защитить от реза.
Нужна ли защита на закруглённой кромке?
Риск зависит не только от радиуса, но и от шероховатости, давления, движения и материала ремня. Оцените контакт и требования изготовителя.
Можно ли ставить храповик на угол груза?
Натяжитель должен располагаться по инструкции, быть доступным и не повреждаться кромкой. Обычно его не размещают в точке перегиба ленты.
Уголок увеличивает допустимую нагрузку ремня?
Нет. Он защищает и распределяет контакт в пределах своей применимости, но не повышает маркированную способность ремня и не заменяет расчёт схемы.
